• 自力式壓力調節閥

• 產品型號 : ZZY
• 產品系列 : 調節閥

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa?？砂葱枰M合滿足用戶工況要求。

訂購產品

詳細介紹



型號：	ZZY	口徑：
壓力：		材質：

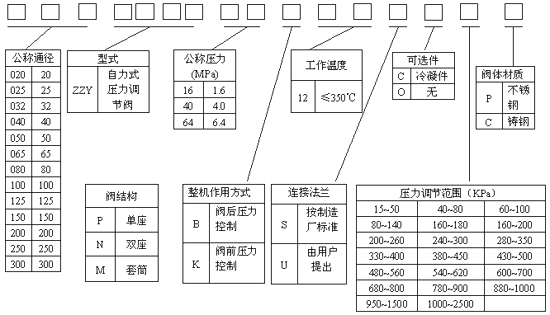

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）三種結構：執行機構有薄膜式、活塞式二種：作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、IV級和VI能三檔；流量特性為快開；壓力分段調節從15~250MPa?？砂葱枰M合滿足用戶工況要求。 一、主要技術參數和性能指標 公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數（KV） 7 11 20 30 48 75 120 190 300 480 760 1100 1750 額定行程（mm） 8 10 14 20 25 40 50 60 70 公稱壓力（MPa） 1.6 4.0 6.4 壓力調節范圍（Mpa） 15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~1000 950~1500 1000~2500 流量特性 快開 調節精度% ±5 使用溫度（℃） ≤350 1、允許泄漏量 硬密封（1/h） 單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級） 軟密封（1/h） 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0 2、減壓比 最大 10 最小 1.25 二、ZZY自動式壓力調節閥型號ZZY   三、外形尺寸與重量 公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 法蘭接管尺寸（B） 383 512 603 862 1023 1380 1800 2000 2200 法蘭端面距（L） 150 160 180 200 230 290 310 350 400 480 600 730 850 壓 力 調 節 范 圍 （ Kpa ） 15-140 H 475 520 540 710 780 840 880 915 940 1000 A 280 308 200-500 H 455 500 520 690 760 800 870 880 900 950 A 230 120-300 H 450 490 510 680 750 790 860 870 890 940 A 176 194 280 480-1000 H 445 480 670 740 780 850 860 880 930 A 176 194 280 600-1500 H 445 570 600 820 890 950 1000 1100 1200 A 85 96 1000-2500 H 445 570 600 820 980 950 1000 1100 1200 A 85 96 重量（Kg） 26 37 42 72 90 114 130 144 180 200 250 導壓管接頭螺紋 M1.6×1.5 四、訂貨須知 1、產品型號 2、公稱通徑 3、公稱壓力 4、工作溫度范圍 5、流通介質 6、壓力差（管道） 7、流通能力 8、閥的密封性能要求 9、特殊要求
