• 導閥型隔膜式減壓閥

• 產品型號 : DP27
• 產品系列 : 減壓閥

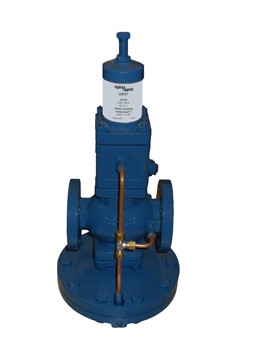

　　DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體，主閥閥芯，導閥閥芯閥座，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。DP27G為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）。DP27減壓閥可在同一主閥體上組合多個導閥，用于實現兩級壓力控制，溫度壓力控制，遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa

訂購產品

詳細介紹



結構特點和用處： 　　DP27 導閥型隔膜式減壓閥為球墨鑄鐵材質。閥體，主閥閥芯，導閥閥芯閥座，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓閥串聯布置。DP27G為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣）。DP27減壓閥可在同一主閥體上組合多個導閥，用于實現兩級壓力控制，溫度壓力控制，遠程調控等多種功能。常用規格有DN15∽50,PN1.6/2.5MPa,使用工作溫度DP27≤232℃,DP27G≤120℃,壓力調節范圍(錐形彈簧)0.02∽1.7MPa。

性能指標： 灰色區域：示意該產品禁用。 A-D-E：螺紋或法蘭連接 EN 1092 PN25,ANSI 300LB. A-B-C:法蘭連接 ANSI 150LB。 F-F-E:DP27G最高工作溫度120℃。 G-G：DP27E最高工作溫度是190℃@10barg。 注意：該系列產品的壓力調節范圍是0.2-1.7barg。 主要技術參數： 公稱壓力 　　　　　　　　PN25 PMA最高允許壓力 A-D-E　　　　　25bar g @ 120℃ A-B-C 　　　 　17.2bar g @ 40℃ TMA最高允許溫度 　　　　　　　　232℃ @ 21bar g TMI最低允許溫度 　　　　　　　　-10℃ PMO最大工作壓力 DP27 DP27G　　 17barg DP27E　　　　　 10barg TMO最大工作溫度 DP27　　　　　　232℃ @ 21bar g DP27E　　　　　 190℃ @ 10bar g DP27G　　　 　　120℃ @ 25bar g TMIO最低工作溫度 　　　　　　　　 0℃ 出口壓力范圍 　　　　　　　 　0.2-1.7bar g 最高冷態測試壓力 　　　　　　　 　38bar g

主要零件材料： 零件名稱 　　　　　　　　零件材料 閥體 閥蓋 　　　　　　　　球墨鑄鐵/WCB 閥座 　　　　　　　　2Cr13 閥瓣 　　　　　　　　2Cr13 閥桿 　　　　　　　　2Cr13 膜片 　　　　　　　　316 調節彈簧 　　　　　　　　60Si2Mn 主閥彈簧 　　　　　　　　50CrVA

流量系數(Cv)： DN 15 20 25 32 40 50 65 80 100 125 150 Cv 2.8 5.5 8.1 12.0 17.0 28.0 45.5 60.1 93.3 146 186 Cv(UK)=Kv × 0.963　 　 　 Cv(US)=Kv × 1.156

連接尺寸： DN L H1 H D 15 147 221 133 185 20 154 224 136 185 25 160 235 145 207 32 180 236 156 207 40 200 238 176 255 50 230 246 183 255 65 250 295 200 320 80 310 323 230 350 100 350 340 263 380 125 400 359 306 455 150 450 375 330 500
